Povzetek
Prednapetost je ključna tehnologija pri uporabi ležajev, zlasti za kroglične ležaje z globokimi utori. Pravilna prednapetost lahko bistveno izboljša togost ležaja, natančnost vrtenja in življenjsko dobo, hkrati pa zmanjša vibracije in hrup. Ta članek sistematično razlaga osnovne koncepte, glavne funkcije, metode uporabe, načela ocenjevanja in praktične vidike prednapetosti krogličnih ležajev z globokimi utori.
ⅠKaj je Preload?
Prednapetost se nanaša na uporabo konstantne začetne obremenitve, v nasprotni smeri nazivne obremenitve, na ležaj med namestitvijo. Ta obremenitev ustvari stisnjeno stanje med kotalnimi elementi ležaja (jeklenimi kroglicami) ter notranjim in zunanjim obročem, tudi če ni uporabljene zunanje obremenitve, s čimer se odpravi morebitna začetna zračnost znotraj ležaja in celo ustvari določena količina negativne zračnosti (tj. stanje prednapetosti).
Preprosto povedano, prednapetost ustvari notranji pritisk na ležaj, preden začne delovati, in ga pred{0}}napne.
ⅡGlavne funkcije prednapetosti
Uporaba ustrezne prednapetosti krogličnih ležajev z globokimi utori zagotavlja naslednje prednosti:
1. Izboljšana aksialna in radialna togost:Prednapetost povzroči elastično deformacijo na kontaktni točki med kroglicami in kanali. Ko se uporabi zunanja obremenitev, mora ležaj premagati to začetno deformacijo, preden lahko pride do nadaljnjega gibanja, kar ima za posledico večjo odpornost proti deformaciji (tj. togost). To je ključnega pomena za aplikacije, ki zahtevajo visoko togost, kot so natančna vretena strojnih orodij in menjalniki.
2. Izboljšana natančnost vrtenja:Prednapetost odpravlja notranjo zračnost ležaja, učinkovito zavira radialno in aksialno zračnost v gredi in zmanjšuje odtekanje vretena, s čimer se zagotovi večja natančnost vrtenja.
3. Zadušene vibracije in hrup:Ker je zračnost odpravljena, kroglice med delovanjem ne trčijo, kar zmanjšuje vibracije in hrup ter zagotavlja bolj gladko delovanje.
4. Podaljšana življenjska doba utrujenosti (pod določenimi pogoji):Pod lahkimi obremenitvami ali obremenitvami z različnimi smermi lahko ustrezna prednapetost bolj enakomerno porazdeli obremenitev na večje število kroglic, s čimer se izognemo lokalizirani prekomerni obremenitvi in potencialno podaljšamo življenjsko dobo ležaja proti utrujenosti. Vendar se zavedajte, da lahko prevelika prednapetost bistveno skrajša življenjsko dobo ležaja.
Ⅲ. Prednaložitev aplikacijskih metod
Glede na to, ali je prednapetost mogoče prilagoditi po uporabi, jo lahko kategoriziramo kot prednapetost s fiksnim-položajem ali prednapetost s fiksnim{1}}tlakom. Kroglični ležaji z globokimi utori običajno uporabljajo prednapetost-položaja.

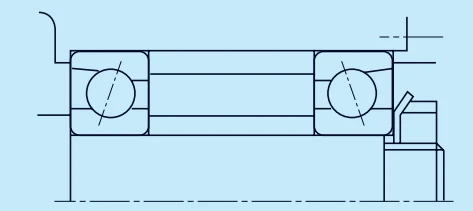

1. Prednapetost s fiksnim-položajem
Relativni aksialni položaj notranjega in zunanjega obroča ležaja je mehansko fiksiran, da se doseže fiksna prednapetost. Količina prednapetosti se določi med namestitvijo in je ni mogoče spremeniti. Pogosti načini vključujejo:
①Uporaba protimatice:Matica pritiska notranji obroč ležaja na ramo gredi ali distančnik.
②Uporaba pred{0}}zemljenih distančnikov:Med notranja ali zunanja obroča dveh ležajev je nameščen-natančno brušen distančnik natančno izračunane dolžine. Ko je distančnik zategnjen s končnim pokrovčkom ali matico, dolžina distančnika določa količino prednapetosti. To je najpogostejša in zanesljiva metoda.
③Prilagoditev končnega pokrova:Zunanji obroč ležaja se zategne z nastavitvijo položaja končne kapice ohišja ležaja.

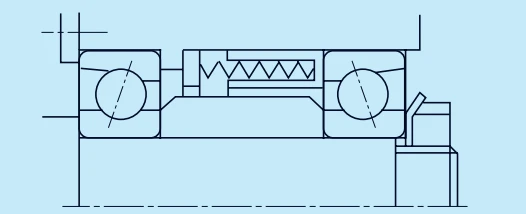

2. Prednapetost s konstantnim tlakom
Pri tej metodi se uporabljajo elastični elementi, kot so vzmeti (ploščate vzmeti, vijačne vzmeti), ki zagotavljajo konstantno prednapetost ležaja. Njegova prednost je, da prednapetost ostane stabilna kljub dvigu temperature ali obrabi ležaja. Ta metoda je razmeroma redka pri krogličnih ležajih z globokimi utori in je pogostejša pri krogličnih ležajih s kotnim kontaktom.
Ⅳ Ocena predobremenitve in vplivni dejavniki
Prednapetost ni natančno izračunana vrednost; namesto tega gre za inženirski parameter, ki zahteva obsežen kompromis-in oceno na podlagi delovnih pogojev in ciljev (togost, natančnost in življenjska doba).
Praviloma je prednapetost običajno 20 % do 30 % pričakovane največje delovne obremenitve. Za-hitrostne aplikacije mora biti prednapetost nižja, da se zmanjša nastajanje toplote; za aplikacije, ki zahtevajo visoko togost, se lahko prednapetost ustrezno poveča.
Razmerje med količino prednapetosti in silo prednapetosti: Po uporabi prednapetosti obstaja nelinearna povezava med aksialnim premikom znotraj ležaja (tj. prednapetostjo δ) in nastalo silo prednapetosti (F₀), ki sledi Hertzovi kontaktni teoriji. Na splošno je prednapetost sorazmerna 3/2 moči prednapetosti (F₀ ∝ δ^(3/2)). To pomeni, da lahko majhno povečanje prednapetosti povzroči znatno povečanje prednapetosti.
Ključni vplivni dejavniki:
Tolerance prileganja:Interferenčno prileganje med ležajem, gredjo in ohišjem bo delno zmanjšalo prvotno zračnost ležaja, kar bo dejansko posredno uporabilo prednapetost.
Temperaturni učinki:Med delovanjem sistema lahko pride do temperaturne razlike med notranjim in zunanjim obročem ležaja, kar povzroči različne stopnje toplotnega raztezanja, kar lahko spremeni prednastavljeno prednapetost. Običajno je temperatura notranjega obroča višja od temperature zunanjega obroča, kar povzroči povečano prednapetost, kar je treba upoštevati pri načrtovanju.
Napake pri obdelavi:Napake pravokotnosti in vzporednosti na končnih ploskvah gredi in distančnika lahko povzročijo neenakomerno prednapetost in celo povzročijo dodatne upogibne momente.
ⅤNevarnosti nepravilne prednapetosti
Nezadostna prednapetost: nezmožnost učinkovite odprave zračnosti povzroči nizko togost, slabo natančnost ter visoke vibracije in hrup.
Prekomerna prednapetost: To je bolj pogosta in nevarna situacija, ki povzroči:
Močan dvig temperature: Povečano trenje in občutno nastajanje toplote. Napaka pri mazanju: Visoke temperature povzročijo poslabšanje delovanja maziva/masti ali karbonizacijo.
Življenjska doba zaradi utrujenosti se dramatično zmanjša: Prekomerna kontaktna obremenitev povzroči prezgodnje lomljenje.
Povečana poraba energije: Povečan navor.
Ⅵ. Zaključki in priporočila
Prednapetost je dvorezen meč-. Uporaba prednapetosti krogličnih ležajev z globokimi utori je učinkovito sredstvo za izboljšanje delovanja opreme, vendar mora biti njena uporaba znanstvena in previdna.
Jasni cilji: Najprej razjasnite, ali je prednapetost namenjena izboljšanju togosti, natančnosti ali dušenju vibracij.
Moderacija:Čeprav izpolnjujete zahteve glede zmogljivosti, uporabite najmanjšo možno prednapetost. "Bolje premalo kot preobremenitev" je ključno načelo načrtovanja.
Celovit premislek:Vse vplivne dejavnike, vključno s prileganjem, dvigom temperature in natančnostjo obdelave, je treba med načrtovanjem celovito upoštevati.
Prednostni presledki:Pri kritičnih ležajih, ki se uporabljajo v parih, je močno priporočljiva uporaba pred{0}}brušenih distančnikov za pozicioniranje in prednapenjanje. To je najbolj zanesljiva metoda za nadzor prednapetosti.
Praktično preverjanje:Optimalna vrednost prednapetosti pogosto zahteva večkratno preverjanje in prilagajanje s poskusi (kot je testiranje dviga temperature, vibracij in togosti). Za večino splošnih aplikacij lahko standardni kroglični ležaji z globokimi utori delujejo z minimalno zračnostjo (C0, CN). Tehnologija prednapetja se uporablja predvsem v preciznih strojih in industrijski opremi s posebnimi zahtevami glede zmogljivosti.
