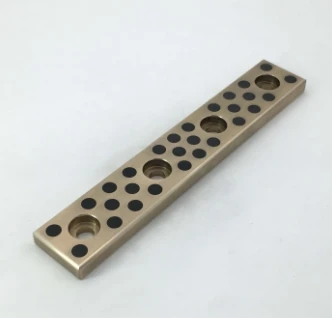

TRDNE-SAMO-MAZALNE PUŠE-OBRABNA PLOŠČA JSP

Načelo delovanja in značilnosti

Jedro samomazalnih-ležajev JSP je v vnaprej-zasnovanih luknjah ali utorih, vdelanih v-osnovo iz medenine z visoko trdnostjo (običajni razredi, kot sta CuZn25A16Fe3Mn3 ali CuZn24AL6) s trdnimi mazivi, kot so grafit, molibdenov disulfid (MoS2) ali PTFE.

Njeno načelo delovanja je naslednje: med trenjem podlaga nosi večino obremenitve, vgrajeno trdno mazivo pa se prenese na torno površino in tvori trdno sprijet trden mazalni film, s čimer se zmanjša trenje in obraba. Z uporabo vgrajeno mazivo nenehno dopolnjuje torno površino in tako doseže dolgoročno-samo-mazanje.

Glavne lastnosti vključujejo:

Samo{0}}mazanje in-odpornost na udarce: lahko deluje v razmerah-brez olja ali v pogojih,-ki jih je težko-tvoriti-oljni-film. Visoka trdota osnovne bakrove zlitine (HB210-270 ali več) zagotavlja vrhunsko odpornost na udarce in obrabo v primerjavi z navadnimi bakrenimi pušami.

Širok razpon delovne temperature: Na splošno primerno za okolja od -40 stopinj do +300 stopinj, nekateri izdelki lahko za kratka obdobja dosežejo 400 stopinj.

Odpornost proti koroziji in kemikalijam: Odporen na korozijo z vodo ali kislino.

Zaščita gredi pred obrabo: oblikovana trdna folija za prenos učinkovito zmanjšuje obrabo gredi.

Glavni parametri delovanja

Postavka	Tipični parametri/opis
Osnovni material	Medenina-visoke trdnosti (npr. CuZn25A16Fe3Mn3, CuZn24AL6)
Osnovna trdota	HB 210-270 ali HB 230-270
Končna dinamična obremenitev pribl.	100 N/mm²
Koeficient trenja	< 0.16
Najvišja delovna temperatura	300 stopinj (nekateri viri omenjajo kratkotrajno-do 400 stopinj)
Največja drsna hitrost	Suho trenje 0,4 m/s, mazanje z oljem 5 m/s
Veljavni pogoji delovanja	Močna obremenitev, nizka hitrost, povratno ali nihajoče gibanje

JSP Obrabna plošča standardne merične velikosti

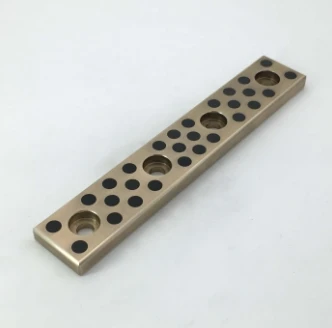

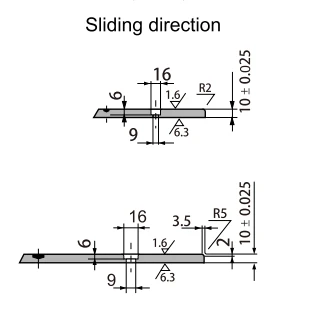

product-537-408 product-322-325 product-332-328

Enota: mm

Standardna št.	W	L	A	B	C	D	E	Velikost vijaka z ravno glavo	Število lukenj
JSP-1875	18	75	15	45				M6	2
JSP-18100		100	25	50
JSP-18125		125		75
JSP-18150		150		100
JSP-2875	28	75	15	45
JSP-28100		100	25	50
JSP-28125		125		75
JSP-28150		150		100
JSP-35100	35	100	20	60				M6
JSP-35150		150		55	55				3
JSP-35200		200		70	50	55			4
JSP-35250		250		70	70	70			4
JSP-35300		300		65	65	65	65		5
JSP-35350		350		80	75	75	80		5
JSP-3875	38	75	15	45				M6	2
JSP-38100		100	25	50
JSP-38125		125		75
JSP-38150		150		100
JSP-4875	48	75	15	45
JSP-48100		100	25	50
JSP-48125		125		75
JSP-48150		150		100
JSP-50100	50	100	20	60				M8
JSP-50150		150		55	55				3
JSP-50200		200		55	50	55			4
JSP-50250		250		70	70	70			4
JSP-50300		300		65	65	65	65		5
JSP-50400		400		90	90	90	90		5
JSP-75150	75	150		110					4
JSP-75200		200		80	80				6
JSP-75250		250		105	105				6
JSP-75300		300		85	90	85			8
JSP-75400		400		120	120	120			8
JSP-75500		500		115	115	115	115		10

Tipična področja uporabe

Samomazalni-ležaji JSP se zaradi svojih odličnih lastnosti pogosto uporabljajo na naslednjih področjih:

🏭Metalurška oprema: stroji za kontinuirno litje, oprema za valjarne.

🏭Težki stroji: rudarski stroji, velika oprema za iztiskanje kovin.

🏭Transport: vlakovne podpore, ladje.

🏭Gradbeni stroji: hidravlična oprema (npr. obokana vrata), nosilci mostov.

🏭Industrijski kalupi: kalupi za plošče avtomobilskih karoserij, vodilne plošče za matrice za vtiskovanje.

🏭Drugo: parne turbine, stroji za brizganje itd.

💎 Nasveti za izbiro in uporabo

Referenca izbire: številka modela samomazljivega ležaja JSP (npr. JSP 30-50-10) običajno odraža njegove osnovne mere (npr. notranji premer, zunanji premer, debelina). Posebne dimenzije in strukture, kot so oljni utori in oljne luknje, je mogoče prilagoditi glede na uporabniške risbe.

Namestitvene točke:

Priporočljivo je, da je hrapavost površine podlage za pritrditev manjša od Ra 3,2 μm.

Priporočljivo je, da je hrapavost površine vodilne tirnice, ki se drgne ob ležaj, manjša od Ra 1,6 μm. Če so potrebni oljni utori ali luknje za olje, ne pozabite odstraniti robov.

Povzetek prednosti: ležaji JSP ne potrebujejo vzdrževanja-, imajo dolgo življenjsko dobo, lahko se prilagodijo težkim delovnim pogojem (visoka temperatura, prah, pomanjkanje mazanja itd.) in se ne obrabijo na brusilni gredi.
