Jeklene kroglice (ali kotaleče kroglice) so osrednje komponente krogličnih ležajev. Njihova zmogljivost in kakovost neposredno določata življenjsko dobo, natančnost, zanesljivost, hitrost in-nosilnost ležaja in celo celotnega mehanskega sistema. Pomen izbire ustreznih jeklenih kroglic za ležaje se kaže predvsem v naslednjih vidikih:
1. Material določa osnovno delovanje
Življenjska doba ob utrujenosti: Visoko{0}}kakovostno ležajno jeklo (kot je GCr15, enakovredno jeklu US 52100) ima po ustrezni toplotni obdelavi visoko čistost in enakomerno mikrostrukturo, kar lahko močno izboljša življenjsko dobo ležaja ob utrujenosti.
Odpornost proti obrabi in trdota: Jeklene kroglice zahtevajo izjemno visoko trdoto (običajno HRC 60-66), da se uprejo obrabi, hkrati pa imajo tudi določeno stopnjo žilavosti, da preprečijo zlom. Posebne aplikacije, kot so visoka hitrost ali korozivna okolja, lahko zahtevajo uporabo materialov, kot je nerjavno jeklo ali keramika (kot je silicijev nitrid Si3N4).
Dimenzijska stabilnost: material mora zagotavljati dimenzijsko stabilnost in preprečevati mikro-deformacije med dolgotrajno-uporabo ali temperaturnimi spremembami.
2. Natančnost obdelave določa kakovost delovanja
Dimenzijska natančnost (sferičnost, razlika v premeru): stopnje natančnosti (npr. G3, G5, G10, G20 itd., z manjšimi številkami, ki označujejo večjo natančnost) neposredno vplivajo na vrtilno natančnost, vibracije in hrup ležaja. Visoko{8}}natančni ležaji (kot so vretena obdelovalnih strojev) zahtevajo jeklene kroglice razreda G5 ali G3.
Površinska hrapavost: izjemno gladke površine zmanjšujejo trenje, znižujejo dvig temperature, zmanjšujejo obrabo in hrup ter upočasnjujejo lomljenje zaradi utrujenosti.
Površinske napake: Vsaka drobna praska, razpoka ali jamica lahko postane točka koncentracije napetosti, postane izvor odpovedi zaradi utrujenosti in povzroči prezgodnjo poškodbo ležaja.
3. Neposreden vpliv na delovanje ključnih ležajev
Rotacijska natančnost in togost:
Geometrijska natančnost jeklenih kroglic je ključni dejavnik, ki določa rotacijsko uhajanje ležaja. Nizko{1}}natančne jeklene kroglice lahko privedejo do zmanjšane natančnosti strojne opreme ali napak pri merjenju.
Torni navor in dvig temperature:
Visoko{0}}natančne jeklene kroglice z nizko-hrapavostjo zagotavljajo stabilnejši in nižji torni navor, kar je ključnega pomena za natančne instrumente in visoko{2}}hitrostne ležaje (kot so vretena in letalski-ležaji motorjev) za preprečevanje okvare zaradi pregrevanja.
Vibracije in hrup (zmogljivost NVH):
Geometrijske napake in kakovost površine jeklenih kroglic so med glavnimi viri vibracij in hrupa ležajev. Pri aplikacijah, ki zahtevajo visoko tihost, kot so gospodinjski aparati in vrhunski-motorji, je treba uporabiti ultra-precizne jeklene krogle »tihega« razreda.
Porazdelitev obremenitve in nosilnost:
Jeklene kroglice enotne velikosti zagotavljajo enakomerno porazdelitev obremenitve znotraj ležaja. Prevelike razlike v premeru lahko povzročijo, da so nekatere jeklene kroglice preobremenjene, druge pa "mirujejo", kar znatno zmanjša dejansko nosilnost in življenjsko dobo ležaja.
Visoka{0}}hitrost:
Pri visokih hitrostih je centrifugalna sila ogromna. Uporaba keramičnih kroglic z nižjo-gostoto (kot so kroglice iz silicijevega nitrida) lahko znatno zmanjša centrifugalno silo kotalnih elementov, zmanjša pritisk na zunanji tirnici, kar omogoča višje hitrosti in nižji dvig temperature.

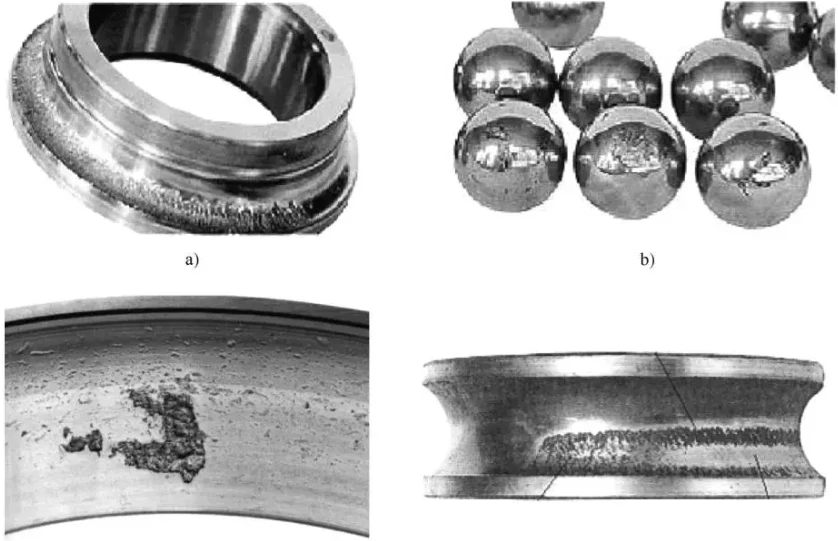

4. Neposredna korelacija načinov odpovedi
Utrujajoče lomljenje (pitting): običajno izvira iz točk koncentracije napetosti na podpovršju jeklene krogle ali vodila; kakovost in čistost materiala sta odločilna dejavnika.
Obraba: neustrezna površinska trdota in hrapavost povzroči nenormalno obrabo, povečano zračnost in izgubo natančnosti.
Lom: Nezadostna žilavost materiala ali notranje napake lahko povzročijo zlom jeklene krogle pod udarnimi obremenitvami, kar povzroči katastrofalno okvaro.
Obraba lepila (Gasting): Pri slabem mazanju ali ekstremnih obremenitvah so jeklene kroglice s grobo-površino bolj nagnjene k mikro-varjenju in trganju z vodilom.
Ključni premisleki pri izbiri jeklene krogle
V praktičnem inženirstvu izbira jeklenih kroglic zahteva-kompromis na podlagi scenarija uporabe ležaja:
1. Precision Grade: Natančna vretena obdelovalnih strojev, žiroskopi vesoljskih plovil → G3, G5 razred; General Motors, pesta avtomobilskih koles → G10, razred G20.
2. Material:
Večina uporab: visoko{0}}ogljično kromirano jeklo.
Korozivna okolja: nerjaveče jeklo 440C itd.
Zahteve za visoko hitrost, visoko temperaturo in izolacijo: keramične kroglice iz silicijevega nitrida (Si3N4) (vendar drage).
3. Mere in tolerance: mora ustrezati zračnosti (notranji zračnosti) konstrukcije ležaja.
4. Posebne obdelave: Za izboljšanje zanesljivosti je mogoče uporabiti obdelave za utrjevanje površine (kot je ionska implantacija) ali posebne površinske teksture.
Povzetek: Čeprav majhne, so jeklene kroglice "srce" krogličnih ležajev. Ena sama podstandardna jeklena krogla lahko prezgodaj naredi dobro{1}}zasnovan in izdelan ležaj neuporaben. V trendu sodobne strojne industrije k visoki natančnosti, visoki hitrosti, dolgi življenjski dobi in visoki zanesljivosti postajajo zahteve glede kakovosti jeklenih kroglic vse strožje. Izbira pravih jeklenih kroglic je v bistvu izbira najprimernejših "genov" za jedro gibljivih delov ležajnega sistema. Ne gre samo za stroške, ampak tudi za temelj delovanja in zanesljivosti sistema. Zato sta v-visokokakovostnih ali kritičnih aplikacijah pridobivanje od dobro-znanih profesionalnih proizvajalcev jeklenih kroglic in izvajanje strogih pregledov kakovosti izjemno pomembna naložba.
